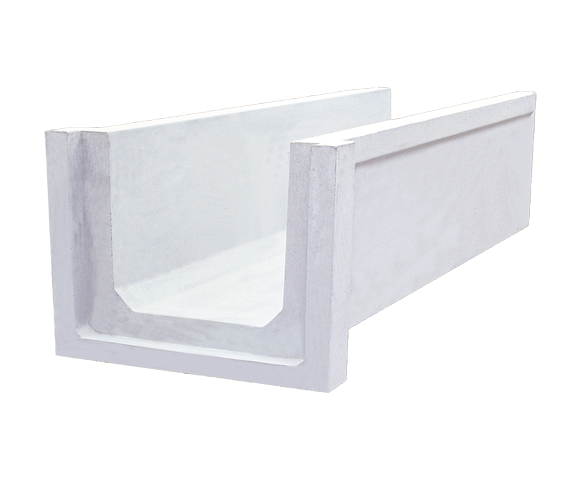

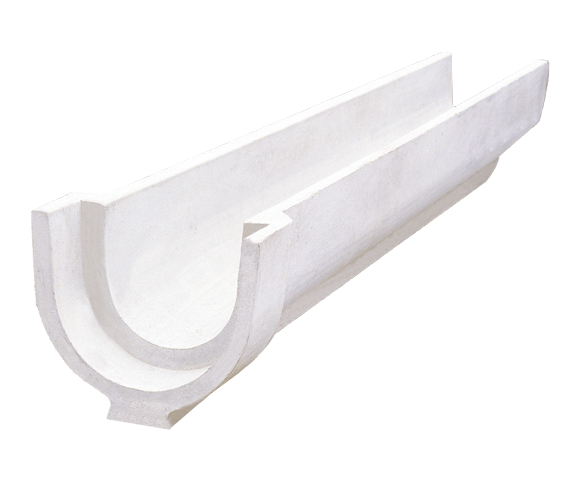

철근 콘크리트 벤치플룸Ⅲ

철근 콘크리트 벤치플룸Ⅲ

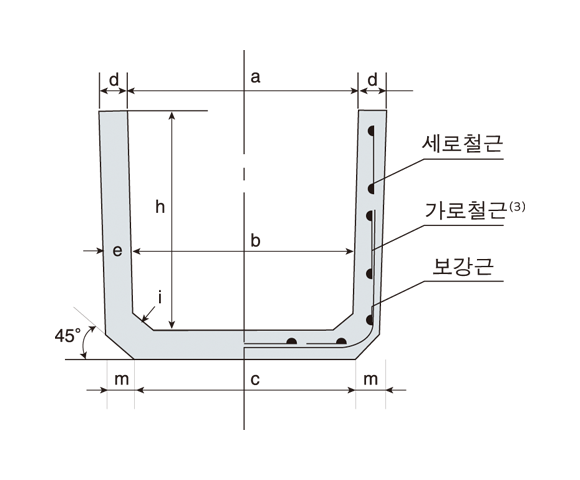

철근 콘크리트 벤치플룸Ⅲ 상세도

호 칭 명	중앙부 치수													소켓부 치수						배 근					참고 중량 (kg)
	안나비			밑나비		두께			깊이		i	l	허용차	as	cs	bs	es	hs	l'	세로철근		가로철근
	a	b	허용차	c	m	d	e	허용차	h	허용차										지름	개수 (개)	지름	개수(개)
	a	b	허용차	c	m	d	e	허용차	h	허용차										지름	개수 (개)	지름	l=2000	l=1000
300A	300	285	±3	325	20	60	40	±2	200	±2	30	2000	±5	395 이상	460 이상	380 이상	40 이상	240 이상	50 이상	4.0	10	4.0	16	8	165
300B		285	±3	335		60	45		250		35			405 이상	480 이상	390 이상	45 이상	295 이상			10				208
300C		280	±4	340		70	50		300		40			415 이상	495 이상	395 이상	50 이상	350 이상			12				276
400A	400	380		440		70	50		300					515 이상	595 이상	495 이상	50 이상	350 이상	60 이상	5.0					290
400B		380		450		75	55		350					525 이상	615 이상	505 이상	55 이상	405 이상				5.0	20	10	368
400C		370		450		80	60		400					535 이상	625 이상	505 이상	60 이상	460 이상							420
450A	450	420		480	30	80	60		400					585 이상	675 이상	555 이상	60 이상	460 이상							435
450B	450	420		490		85	65		450		50			595 이상	695 이상	565 이상	65 이상	515 이상							508
500A	500	470		530		80	60		400		45			635 이상	725 이상	605 이상	60 이상	460 이상							458
500B			±5	540		85	65	+3 -2	450	±3	50			645 이상	745 이상	615 이상	65 이상	515 이상							520
500C				500		90	70		500					655 이상	765 이상	625 이상	70 이상	570 이상							568
600A	600	570		630		80	60		400					735 이상	825 이상	705 이상	60 이상	460 이상		5.5		5.5			490
600B				650		90	70		500					755 이상	865 이상	725 이상	70 이상	570 이상							656
600C				660		95	75		600					765 이상	885 이상	735 이상	75 이상	675 이상							770
700	700	670		760										865 이상	985 이상	835 이상					13				800
800A	800	770		860										965 이상	1085 이상	935 이상					18	6.0			896
800B	800	770		850	40	100	80		700		60			975 이상	1105 이상	945 이상	80 이상	780 이상			20				1040
900A	900	860	±7	940		100	80	+5 -2	700					1075 이상	1195 이상	1035 이상	80 이상	780 이상		6.0	21				1078
900B	900	860		950		105	85		800					1085 이상	1215 이상	1045 이상	85 이상	885 이상			22		24	12	1180
1000	1000	960		1050		105	85		800					1185 이상	1315 이상	1145 이상	85 이상	885 이상			23				1250
1000C	1000	960		1050		110	90		1000	±5	80			1185 이상	1315 이상	1145 이상	90 이상	1090 이상	70 이상						1500
1200B	1200	1140		1320		125	110				80			1440 이상	1600 이상	1380 이상	100 이상	1110 이상	70 이상						2058
1500A	1500	1420		1560		130	110				140			1720 이상	1870 이상	1660 이상	110 이상	1110 이상	90(80) 이상		26				2300
1500B	1500	1420		1575		145	120		1200		140			1750 이상	1900 이상	1680 이상	120 이상	1310 이상	90(80) 이상		28				2750

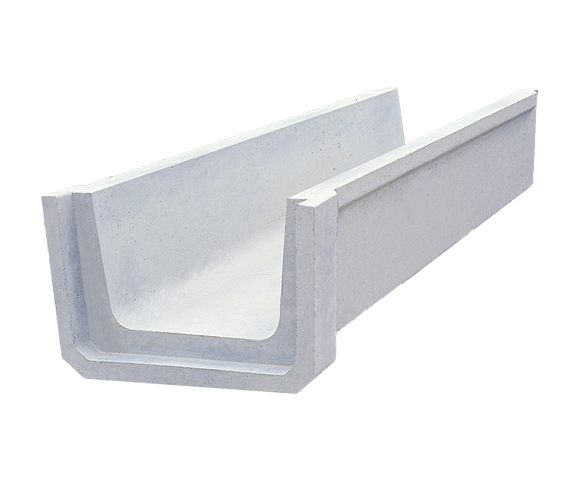

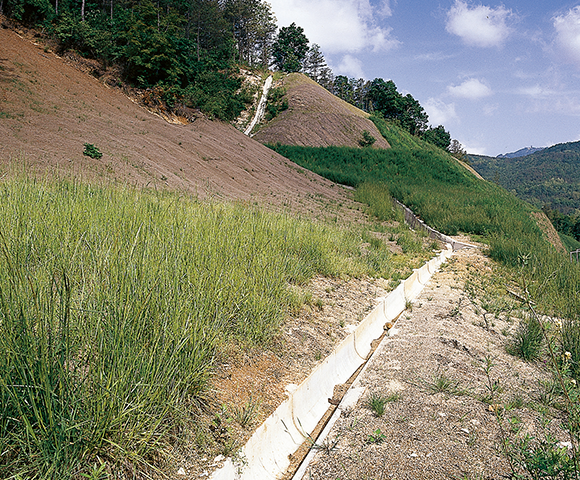

철근 콘크리트 벤치플룸Ⅱ

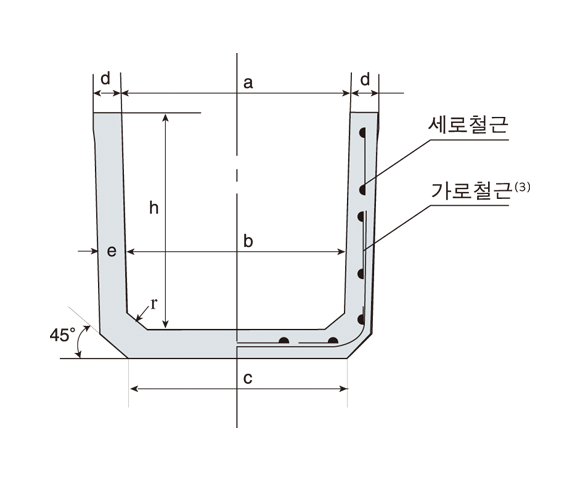

철근 콘크리트 벤치플룸Ⅱ 상세도

호 칭 명	중앙부 치수												소켓부 치수						배 근					참고 중량 (kg)
	안나비			밑나비	두께			깊이		길이		반 지 름 r	as	cs	bs	es	hs	l'	세로철근		가로철근
	a	b	허용차	c	d	e	허용차	h	허용차	l	허용차								지름	수량 (개)	지름	수량(개)
	a	b	허용차	c	d	e	허용차	h	허용차	l	허용차								지름	수량 (개)	지름	l=2000	l=1000
200	200	170	±3	205	30	35	±2	150	±2	2000	±5	30	261 이상	239 이상	27 이상	30 이상	185 이상	50 이상	3.2	8	2.6	21	11	90
250	250	215		250		35		175				30	311 이상	284 이상			210 이상			9	2.6	23	12	120
300	300	260		300		40		200				40	361 이상	334 이상			240 이상			9	3.2	21	11	154
350	350	300	±5	345	35	45	+3 -2	235	±3			50	419 이상	384 이상	32 이상	35 이상	279 이상			10	3.2	23	12	187
400	400	345		395	40	50		260					479 이상	343 이상			309 이상		4.0	10	4.0	21	11	256
450	450	390		440	40	50		295					529 이상	479 이상			344 이상		4.0	12		21	11	269
500	500	435		490	45	55		320				60	589 이상	534 이상	36 이상	40 이상	374 이상		5.0			23	12	344
550	550	475		535		60		355					639 이상	584 이상	41 이상	45 이상	414 이상				5.0	21	11	360
600	600	520	±7	580		60	+5 -2	380	±5				687 이상	629 이상			437 이상					21	11	440
700	700	610		680	50	70		440				70	797 이상	729 이상			507 이상			13		23	12	548
800	800	695		700	50	75		490				70	897 이상	824 이상	45 이상	50 이상	562 이상			14		21	11	680
900	900	785		870	55	85		550				80	1007 이상	929 이상	50 이상	55 이상	632 이상			14	6.0	23	12	864
1000	1000	875		965	55	90		600				80	1107 이상	1029 이상	54 이상	60 이상	687 이상			15	6.0	25	13	974

철근 콘크리트 U형플룸

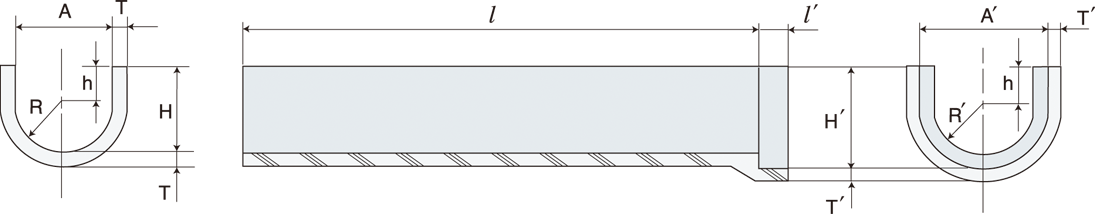

철근 콘크리트 U형플룸 상세도

호 칭 명	치 수															참고 중량 (kg)
	안나비			깊이			두께			길이		l'	h	R	R'
	A	A'	허용차	H	H'	허용차	T	T'	허용차	l(¹)	허용차	l'	h	R	R'
200	210	279	±3	200	234	±2	28	28	±2	1995	±5	100	100	100	134	85
250	260	332	±3	240	276	±2	30	30	±2				115	125	161	110
300	310	390	±5	275	315	±3	32	32	+3 -2				125	150	190	158
350	360	446		315	358		35	35				120	140	175	218	170
400	425	517		350	396		38	38				120	150	200	246	220
450	480	590		390	445		45	45				140	165	225	280	270
500	530	654		425	487		52	52					175	250	312	376
600	640	780	±7	500	570	±5	60	60	+5 -2				200	300	370	497
